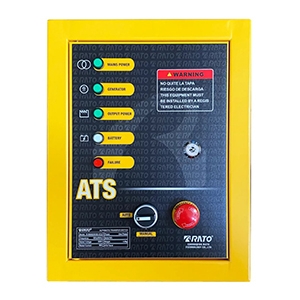

تابلو برق ATS با نام های دیگر: تابلو برق چنج آور، تابلو برق دیزل ژنراتور و تابلو برق اضطرار هم شناخته میشود.

واژه ی ATS مخفف Automatic Transfer Switch میباشد که در صنعت برق از اهمیت ویژه ای برخوردار است. برای جابجایی بار بین دو شبکه برق مانند شبکه برق شهر و ژنراتور ایمنی و سرعت انتقال بار بر روی باس بار تغذیه از اصلی ترین موارد میباشد که برای عملکرد صحیح این فرآیند حتما از تابلو برق ATS مستقر در اتاق برق استفاده میشود تابلو برق های ATS بسته به نوع جریان ولتاژ ورودی در ابعاد و سایزهای مختلف تابلو برق دیواری یا سلول طراحی، ساخته و مونتاژ میشوند.

تابلوبرق دیزل ژنراتور چیست؟

تابلو برق دیزل ژنراتور برای ورود جریان ژنراتور به مدار استفاده می‌شود که با توجه به مدل ژنراتور نوع راه‌اندازی و ورود به شبکه توزیع در هر ژنراتور متفاوت می‌باشد تابلو برق دیزل ژنراتور با سنسورهای دیزل ژنراتور ارتباط مستقیم دارد به طور مثال سنسور میزان سوخت سنسور دمای روغن سنسور رادیاتور برای خنک کاری که با فرستادن اطلاعات تابلو برق دیزل ژنراتور می‌توان از وضعیت لحظه به لحظه ژنراتور آگاه شد. با خرید هر دستگاه دیزل ژنراتور برای مجموعه طبیعتاً به یک تابلو برق دیزل ژنراتور برای راه اندازی و کنترل آن نیاز هست.

تابلو برق دیزل ژنراتور تشکیل شده از برد دیزل ژنراتور، مدارات فرمان، ورودی‌ سنسورهای دیزل ژنراتور، نشانگرهای روی درب تابلو برق دیزل ژنراتور، کلید اصلی و کلید چنج آور میباشد. تابلو برق دیزل ژنراتور یکی از مهم‌ترین تابلو برق‌های مجموعه می‌باشد زیرا در بخش ایمنی باید نگاه ویژه‌ای به آن داشت چرا که کوچک‌ترین اشتباه منجر به فجایع بزرگی می‌شود.

امروزه طراحی تابلو برق‌های ژنراتور به صورت رله‌ای و plc و یا مدارات از پیش تعیین شده قابلیت اجرا در مجموعه‌ها را دارند. ژنراتور با فرمان قطعی برق شبکه از تابلوبرق شروع به استارت زدن می‌کند و پس از استانداردهای مناسب برای توالی فاز و عدم افت ولتاژ کم کم با رساندن دور الکتروموتور خود به میزان مناسب شروع به وارد شدن در شبکه برق اصلی می‌شود به این صورت الکتروموتور ولتاژ و جریان و فرکانس مطلوب را به ما ارائه می‌کند.

هر ژنراتور زمان کارکرد مطلوبی را دارد به این صورت که حداکثر زمان کارکرد یک ژنراتور با تمام توان خود بر روی پلاک آن درج شده است. تابلو برق ژنراتور متقابلاً باید با توجه به پلاک ژنراتور پارامترهای مخصوصی را درون خود جای دهد. تابلو برق یا سلول برق ژنراتور می‌تواند مجزا از تابلو برق شهر اصلی در کنار آن نصب شود یا هر دو فیدر داخل یک سلول برق یا تابلو برق قابلیت اجرا را دارند.

تابلو برق ژنراتور به صورت هوشمند متوجه خطای اتصال کوتاه شده و دستور trip را به کلید اصلی شهر یا ژنراتور می‌دهد.
